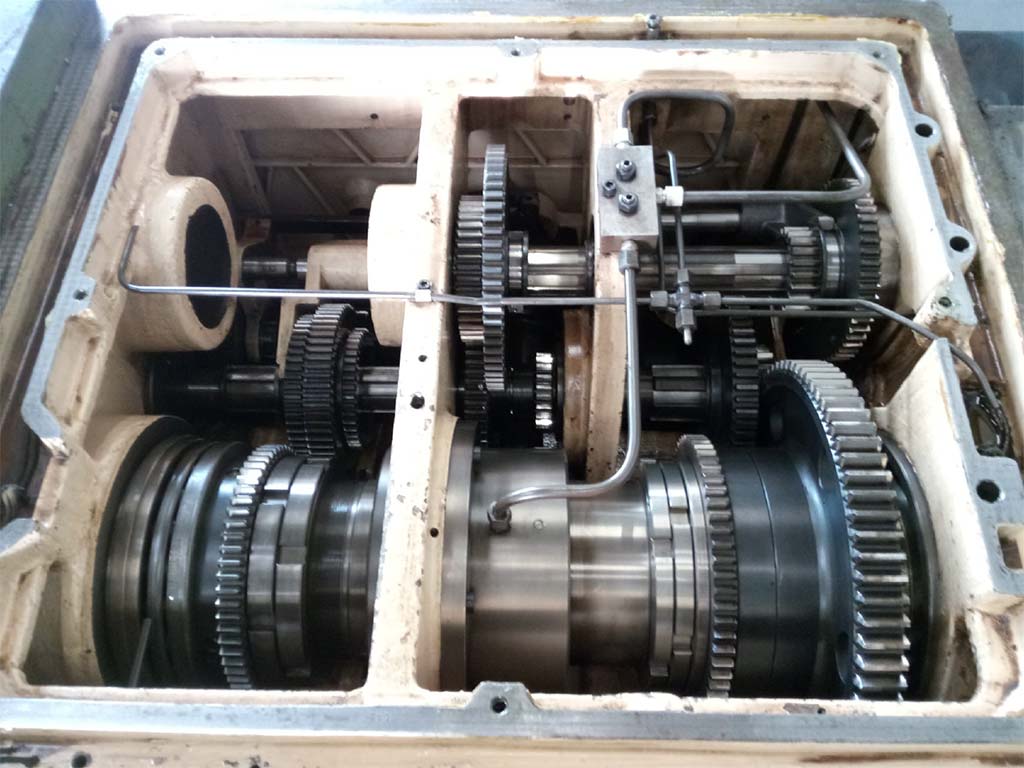

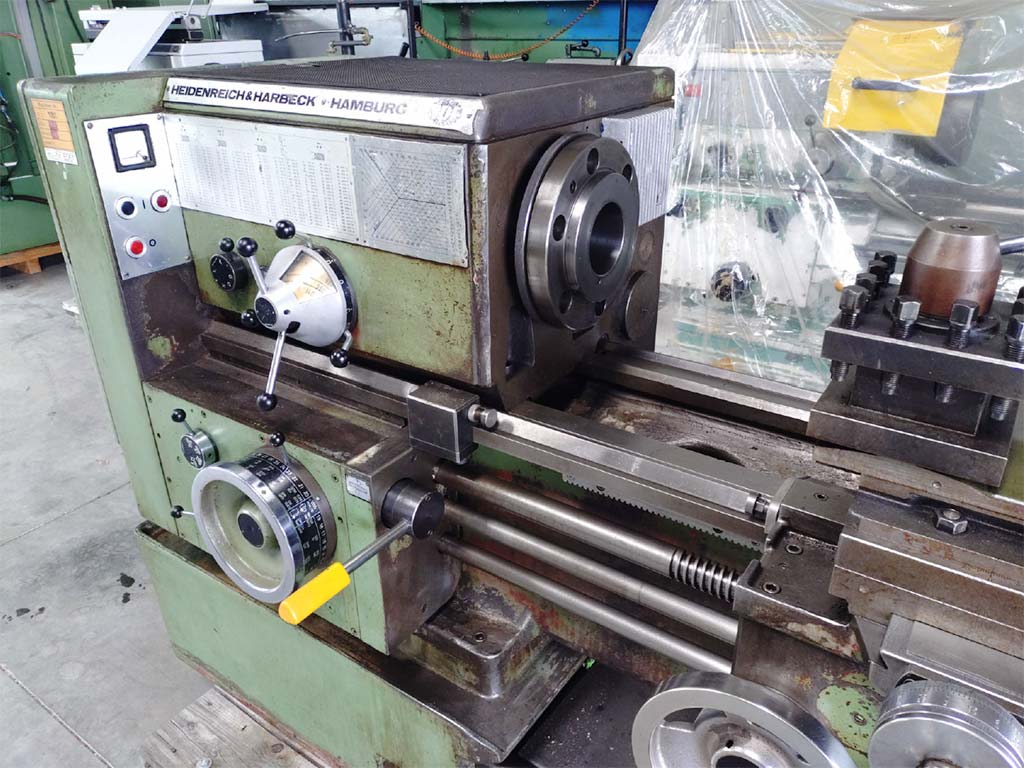

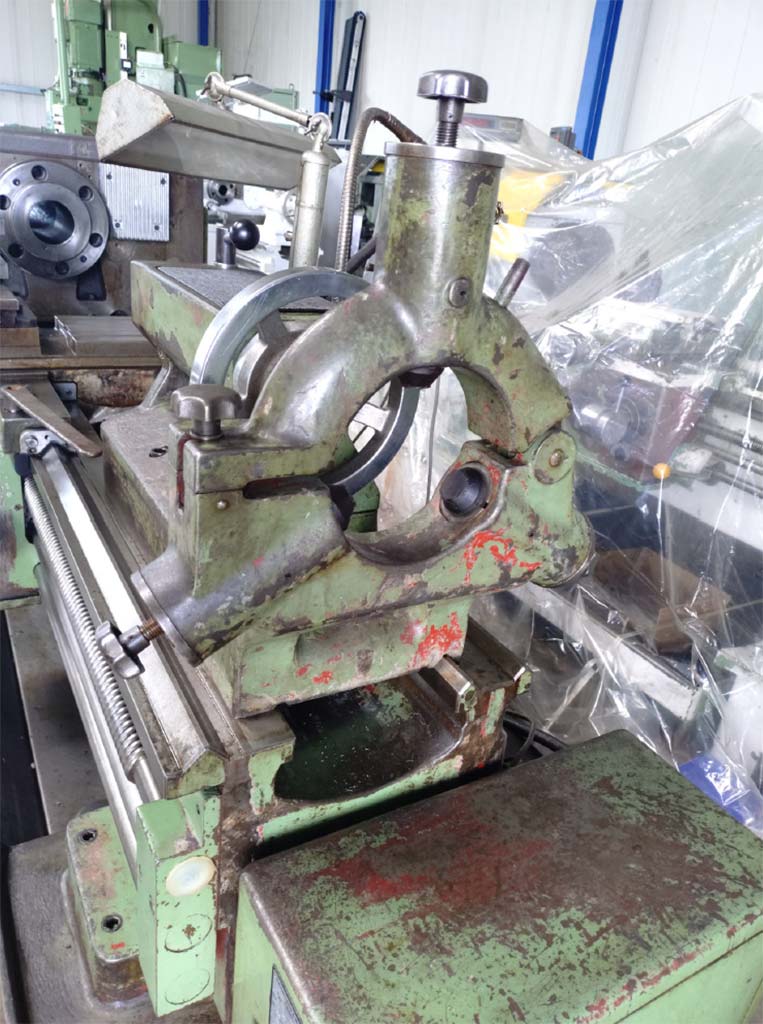

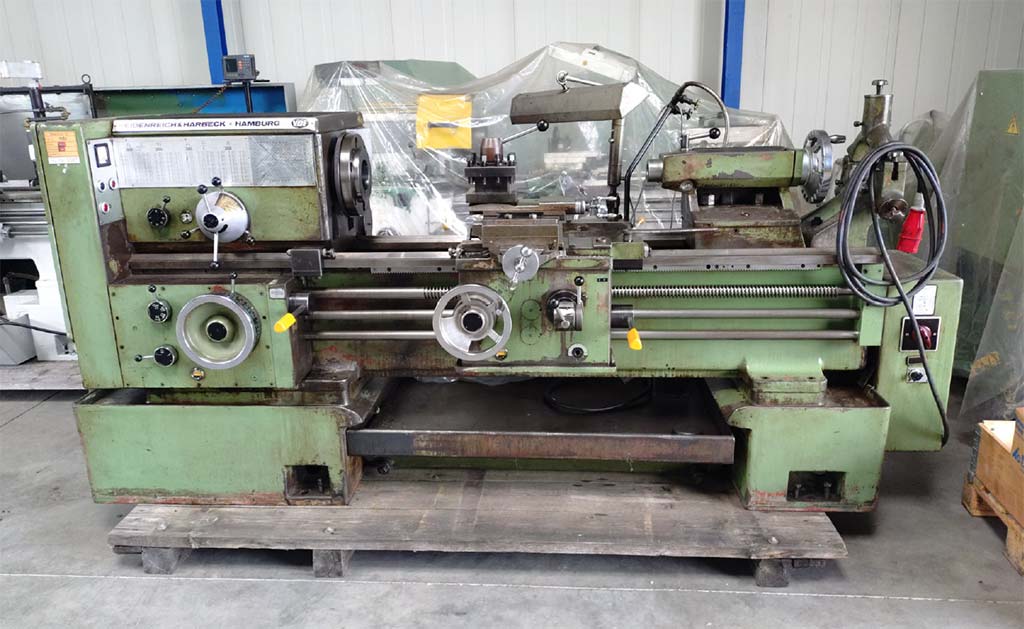

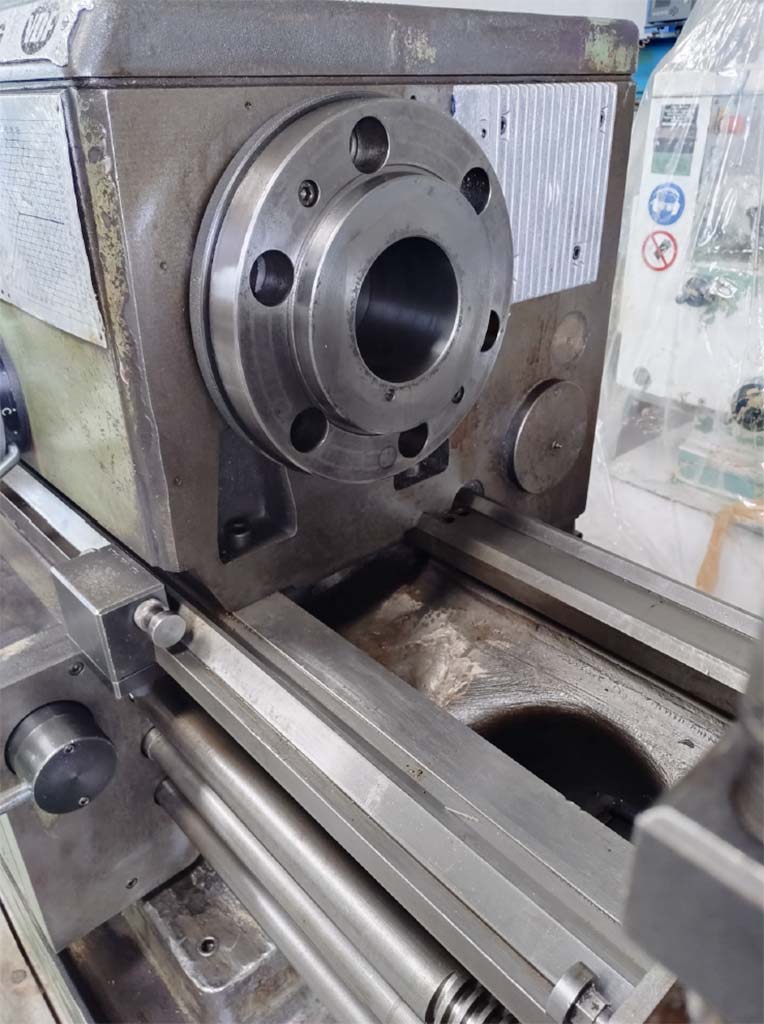

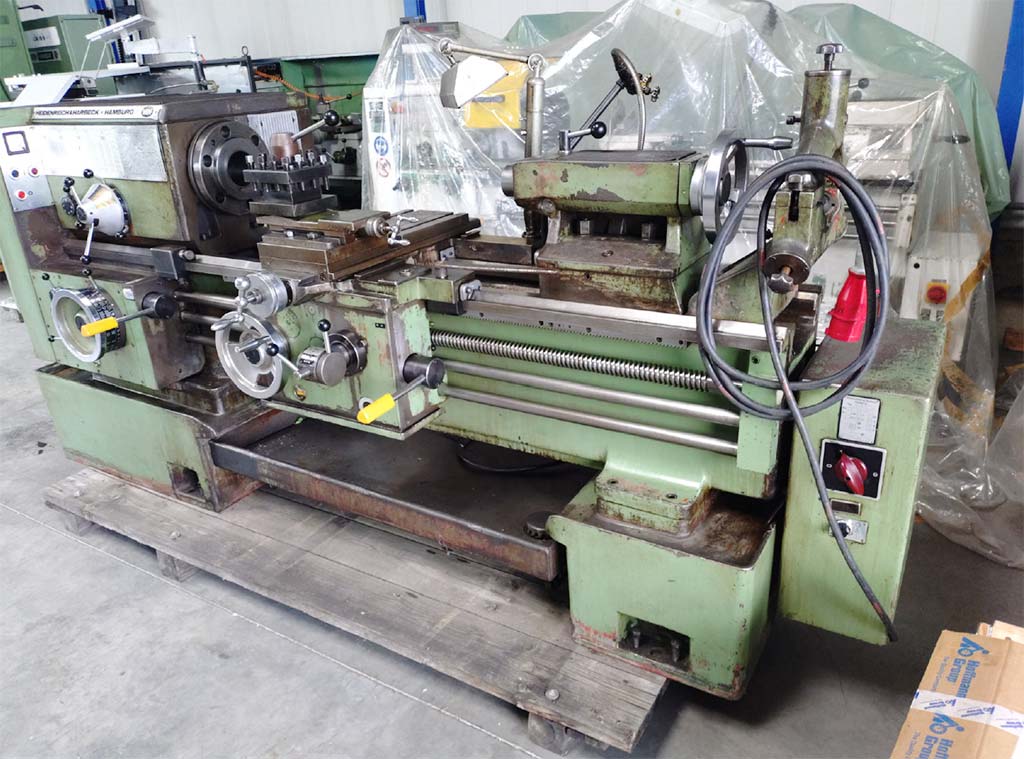

| Beschreibung Umlaufdurchmesser über Bett: 540mm, Umlaufdurchmesser über Support: 280mm, max. Arbeitsweg des Unterschiebers: ca. 410mm, max. Arbeitsweg des Oberschiebers: ca. 140mm, Verstellweg der Reitstockpinole: 225mm, Drehzahlstufen der Hauptspindel: 24, Drehzahl: 9-1400/min, 32 Längsvorschübe: 0,063-2,24/mm, 32 Planvorschübe: 0,032-1,12/mm, metrische Gewindesteigung: 0,25-560mm, Modulgewinde Modul: 0,1-50, Diametral-Pitchgewinde Pitch: 160-0,5, Spitzenhöhe über Flachbahn: 265mm, Spitzenhöhe über Prismenoberkante: 247mm, Bettbreite: 403mm, Hauptspindel mit Spindelkopf DIN 55022: Gr. 11, Spindelbohrung: 103mm, Innenkegel 1:20, größter Durchmesser: 109mm, Morsekegel der Zentrierspitzen: Nr. 5, Leitspindelsteigung (normal): 12mm, Reitstock-Pinolendurchmesser: 80mm, Normal-Antriebsleistung: 18,5kW, Lastdrehzahl des Antriebsflanschmotors: 1400/min, Drehmeißelquerschnitt nach DIN 770: 25x25mm, max. Planscheibendurchmesser: 500mm, max. Drei- und Vierbackenfutterdurchmesser nach DIN 6350: 315mm, Gewicht: 3t, mit Arbeitslampe, Kühlmitteleinrichtung mit Späneauffangwanne, Vierfachstahlhalter mit Stirnverzahnung für Einhandbedienung auf Oberschieber, Bedienungsanleitung und feststehender Lünette. Eine Besichtigung vor Ort ist möglich. |
|

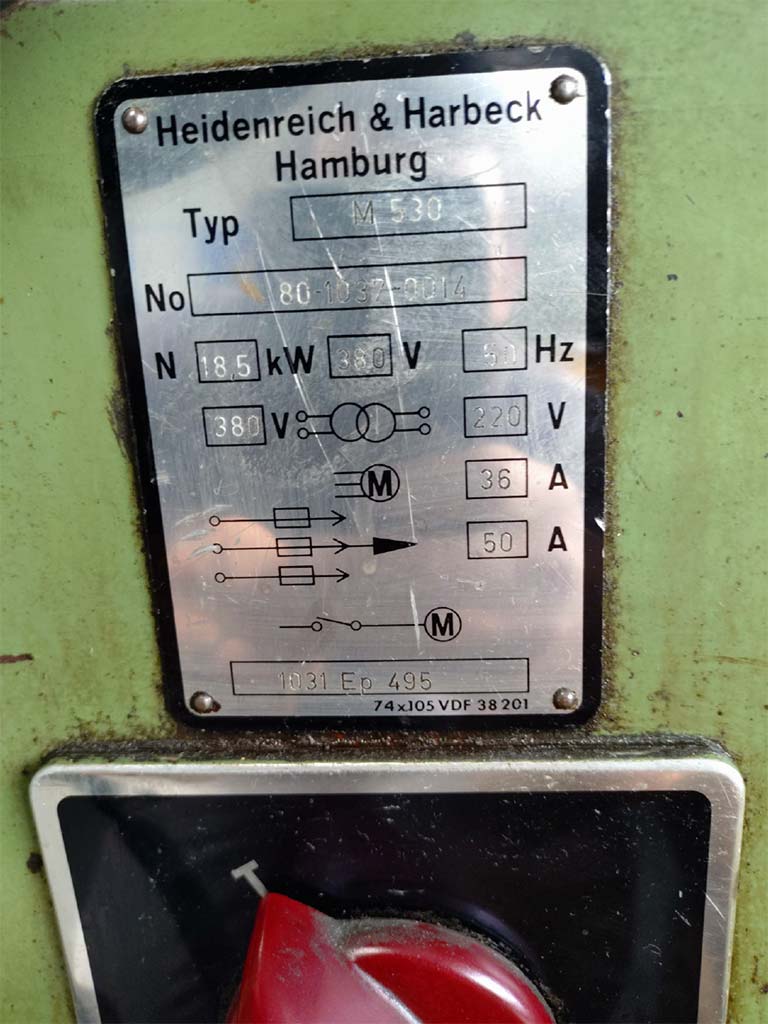

| Fabrikat | Heidenreich & Harbeck |
|---|---|
| Typ | M 530 |
| Baujahr | 1967 |
| Preis | Auf Anfrage |
| Angebot Nr | INNO32341 |
