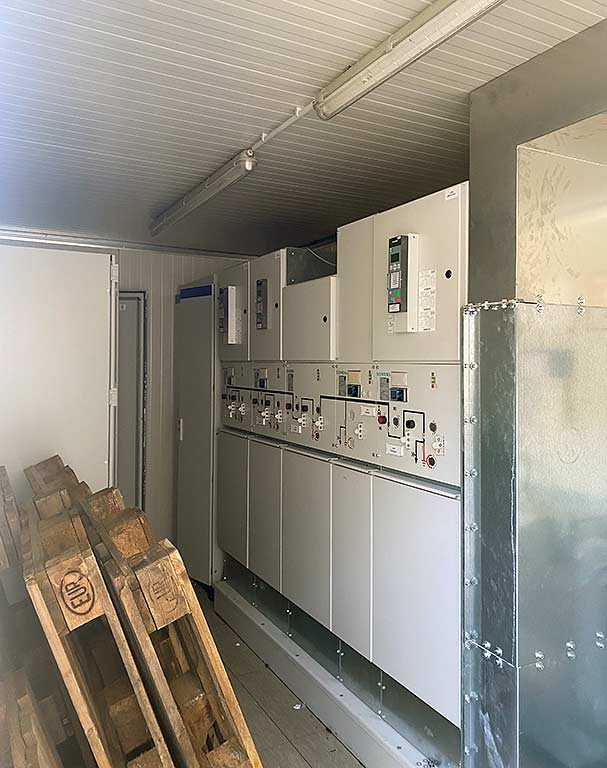

Beschreibung Beinhaltet (1) Feld1 8DJH-L, Abmessungen: 2000x430x800mm, Bemessungsspannung: 24kV, Betriebsspannung: 20kV, Bemessungsstrom: 250A, mit 1x Einspeisefeld IN=630A, 1x Lasttrennschalter und Leistungsschalterfeld IN=250 A, UMZ-Schutz etc. MCA 4, Spannung-, und Strommessung mittels Wandler verriegelt mit druckfester Kabelbox, Druckentlastungskanal, 1 SF6 Dichtigkeitsüberwachung mit Manometer (2) Feld 2 8DJH-L, Abmessungen: 2000x430x800mm, Bemessungsspannung: 24kV, Betriebsspannung: 20kV Bemessungsstrom: 250A, mit 1x Trafoabgangsfeld IN=630A, 1x Lasttrennschalter und Leistungsschalterfeld IN=630 A, UMZ-Schutz, MCA 4, verriegelt mit druckfester Kabelbox Druckentlastungskanal und 1 SF6 Dichtigkeitsüberwachung mit Manometer (3) Feld 3 8DJH-V, Abmessungen: 1800x430x800mm Bemessungsspannung: 24kV, Betriebsspannung: 20kV, Bemessungsstrom: 250A, mit 1x Trafoabgangsfeld IN=630A, 1x Lasttrennschalter und Leistungsschalterfeld IN=630A, verriegelt mit druckfester Kabelbox, Druckentlastungskanal und 1 SF6 Dichtigkeitsüberwachung mit Manometer (4) Feld 4 8DJH-R, Abmessungen: 2000x310x800mm, Bemessungsspannung: 24kV, Betriebsspannung: 20kV, Bemessungsstrom: 630A, mit 1x Ringkabelabzweig, 1x Lasttrennschalter IN=630A, verriegelt mit druckfester Kabelbox, Druckentlastungskanal, 1 SF6 Dichtigkeitsüberwachung mit Manometer, Bestückung der Schaltfelder (5) Feld 5 8DJH-L, Abmessungen: 2000x430x800mm, Bemessungsspannung: 24kV, Betriebsspannung: 20kV, Bemessungsstrom: 250A, mit 1x Trafoabgangsfeld IN=630 A, 1x Lasttrennschalter und Leistungsschalterfeld IN=630 A, UMZ-Schutz etc. MCA 4, verriegelt mit druckfester Kabelbox, Druckentlastungskanal und 1 SF6 Dichtigkeitsüberwachung mit Manometer. |
|
Fabrikat | Siemens |
---|---|
Typ | 8DJH |
Baujahr | unbekannt |
Preis | Auf Anfrage |
Angebot Nr | INNO25632 |
